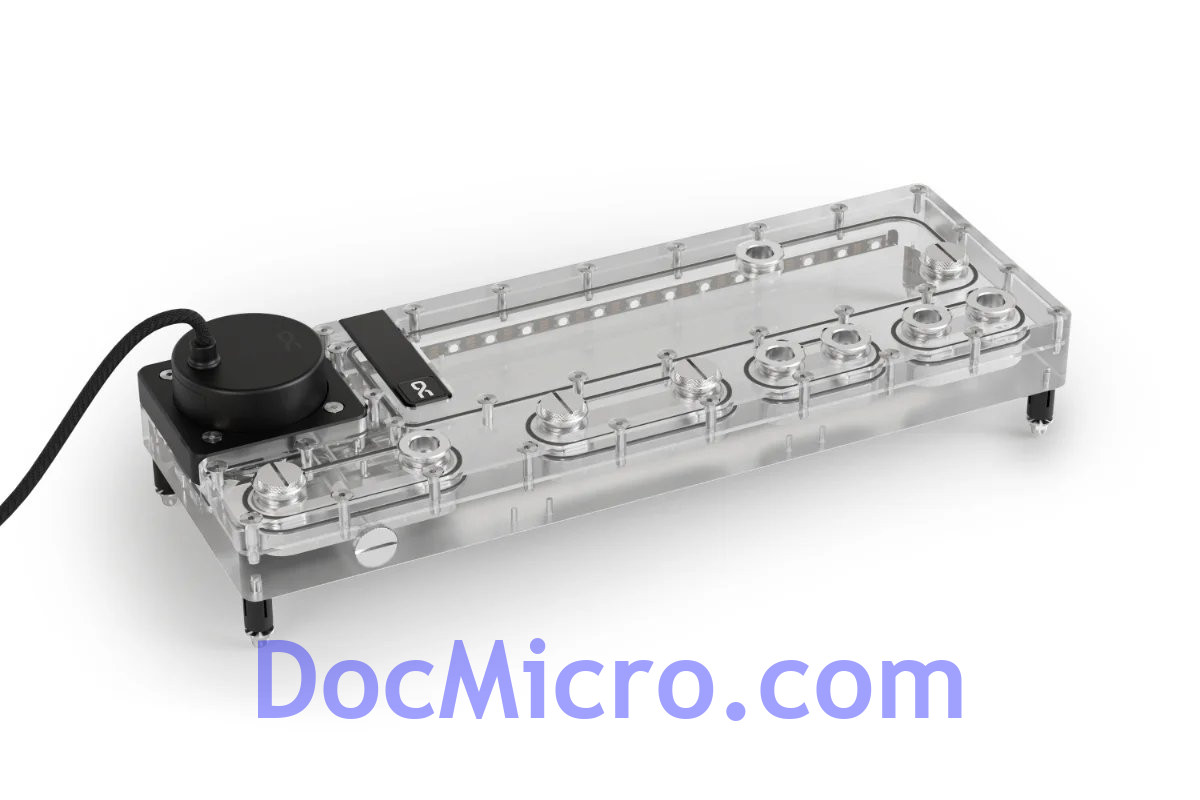

La plaque de distribution Core Distro Plate V.2 d'Alphacool, associée à la pompe VPP Apex, est la solution idéale pour les systèmes de refroidissement liquide personnalisés.
Sa conception repensée offre une flexibilité accrue lors de l'installation et simplifie la planification, l'assemblage et la maintenance, même des circuits de refroidissement les plus complexes.
L'élément central de la gamme Core Design réside dans ses raccords G1/4" en laiton chromé.
Sur la Core Distro Plate V.2, ces raccords sont intégrés directement dans l'acrylique, éliminant ainsi tout risque de fuite dû à une fissure.
Les raccords en deux parties, équipés de joints toriques, se fixent solidement dans l'acrylique et garantissent une étanchéité maximale, tout en préservant une esthétique soignée et haut de gamme.
Grâce à sa faible profondeur et à la disposition optimisée des ports G1/4", la plaque de distribution permet des passages de tubes particulièrement courts et propres.
Un port de vidange latéral facilite et contrôle la vidange du circuit.
La Core Distro Plate V.2 est ainsi idéale pour les circuits de refroidissement liquide personnalisés conçus pour refroidir simultanément le processeur et une ou plusieurs cartes graphiques.
Fabriquée en acrylique de haute qualité, la plaque de distribution offre une vue dégagée sur le liquide de refroidissement.
L'éclairage aRGB numérique intégré produit des effets de couleur éclatants et peut être contrôlé via un connecteur aRGB numérique sur la carte mère ou, en option, via le contrôleur aRGB Alphacool Aurora Eiscontrol (réf. 15360).
Grâce à un système de fixation de pompe repensé, les pompes VPP/D5 et DDC sont compatibles.
La pompe Alphacool VPP Apex incluse est dotée d'un axe en céramique et d'un moteur optimisé, ce qui la rend particulièrement silencieuse, à faibles vibrations et performante.
Le contrôle de la vitesse s'effectue via un connecteur PWM 4 broches, qui peut être branché sur la carte mère ou un contrôleur externe.
L'alimentation de la pompe se fait via un connecteur SATA provenant du bloc d'alimentation.
Le kit de montage Alphacool Core Push est également inclus.
Il simplifie considérablement l'installation, assure une fixation sécurisée de la plaque de distribution sur le panneau du boîtier ou le radiateur, et facilite son retrait pour la maintenance ou les futures mises à niveau.
La plaque de distribution Core Distro Plate V.2 est disponible en versions 240 mm ou 360 mm, chacune avec un positionnement de la partie supérieure de la pompe à gauche ou à droite.
Compatibilité :
- Peut être monté sur radiateur ou panneau
Caractéristiques techniques de la plaque de distribution
Dimensions (L x l x H) : 360,00 x 125,00 x 34,50 mm
Dimensions (L x l x H) avec pompe : 360,00 x 125,00 x 62,20 mm
Dimensions (L x l x H) avec fixation par pression : 360,00 x 125,00 x 62,30 mm
Dimensions (L x l x H) avec pompe et fixation par pression : 360,00 x 125,00 x 88,80 mm
Matériau : Acrylique
Volume : 190 ml
Compatibilité pompe : VPP/D5
Filetage : 10 x G1/4" intérieur / 1 x orifice de vidange
Température de fonctionnement maximale : 60 °C
Pression testée : 0,8 bar
Nombre de LED aRGB numériques : 19
Alimentation des LED aRGB numériques : 5 V
Connexion d'alimentation des LED aRGB numériques : JST 3 broches 3 broches 5 V
Poids : 1 840 g
Poids avec pompe : 2 116 g
Couleur : transparent
Caractéristiques techniques de la pompe :
Dimensions (distributeur avec pompe) (L x l x H) : 360,00 x 125,00 x 62,20 mm
Matériau de la pompe : synthétique
Matériau du couvercle de la pompe : aluminium
Matériau de l'axe : céramique
Connecteurs : PWM 4 broches | SATA
Vitesse de rotation : 2500 - 4500 tr/min
Longueur des câbles : PWM 4 broches - 48 cm | SATA - 48 cm
Tension de fonctionnement : 8-13 V CC / 14 W IP32
Tension de démarrage : 12 V CC
Hauteur de refoulement maximale : 4,25 m
Débit maximal : 340 l/h
Température de fonctionnement maximale : 60 °C
Poids : 276 g
Couleur : noir
La plaque de distribution d'Alphacool est un incontournable pour tout système de refroidissement par eau personnalisé axé sur les performances, car elle simplifie grandement la planification, la configuration ainsi que la maintenance des boucles d'eau complexes.
Le distributeur est livré sans pompe, compatible avec toutes les pompes D5 et VPP
Conception
Un élément central de la série Core Design d'Alphacool sont les connecteurs G1/4" en laiton chromé. Avec la plaque Core Distro, les ports sont encastrés au lieu d'être vissés dans un filetage comme c'est généralement le cas. Cela permet à Alphacool de surmonter le problème. d'éventuelles fuites dues à la fissuration en vissant les connecteurs directement dans l'acrylique. Les connecteurs sont constitués de deux parties, ont un joint torique et s'opposent lorsqu'ils sont montés dans l'acrylique. Cela garantit non seulement une étanchéité absolue de chaque connecteur, mais permet également l'aspect propre et fonctionnel de la série Core Design d'Alphacool.
Installation facile
À l'aide du kit de montage Core Push inclus, la Distro Plate peut être montée sur le panneau du boîtier ou sur un radiateur. Pour ce faire, les broches métalliques sont fixées au radiateur ou au panneau du boîtier du PC et les prises femelles correspondantes sont fixées à la Distro Plate (voir manuel). La prochaine étape d'assemblage consiste simplement à pousser la Distro Plate sur les broches sans avoir besoin d'outils. Le montage par poussée d'Alphacool permet un ajustement serré de la plaque Distro sur le panneau du boîtier ou le radiateur et permet un retrait facile pour les projets de maintenance ou d'expansion.
Il possède un réservoir intégré ainsi qu'un dessus de pompe pour les pompes VPP ou D5 et est proposé en variante de 240 mm ou 360 mm, chacun avec un positionnement à gauche ou à droite du dessus de pompe. Cela rend la Core Distro Plate idéale pour les boucles d'eau personnalisées où le processeur et la ou les cartes graphiques doivent être refroidis simultanément. Grâce à la disposition des raccords G1/4", les chemins de tuyauterie compliqués appartiendront au passé à l'avenir. Il y a un orifice de vidange supplémentaire sur le côté, avec lequel la Distro Plate peut être vidangée facilement et confortablement.
Sélection de matériaux de haute qualité et éclairage brillant
La plaque Core Distro d'Alphacool est fabriquée en acrylique de haute qualité. Cela permet une vue dégagée du liquide de refroidissement et permet un éclairage brillant à partir des LED aRGB adressables numériquement intégrées. L'éclairage peut être contrôlé via un en-tête aRGB numérique sur la carte mère ou en option par le contrôleur Aurora Eiscontrol aRGB d'Alphacool.
Compatibilité:
- Peut être monté sur le radiateur ou le panneau
Caractéristiques techniques
Dimensions (L x l x H) : 360 x 125 x 68,80 mm
Matériau : Acrylique
Contenance : 309 ml
Compatibilité pompe : VPP/D5
Filetages : 10x filetage intérieur G1/4" / 1x orifice de vidange
Température maximale de travail : 60 °C
Pression testée : 0,8 Bar
Quantité de LED aRGB : 18
Alimentation des LED aRGB : 5V
Connexion d'alimentation LED aRGB : 3 broches JST + 3 broches 5V
Poids : 1840g
Couleur : transparente
Remarque
Veuillez utiliser uniquement en conjonction avec des fluides de refroidissement à eau claire et transparente. Les particules et les additifs contenus dans les liquides Pastel peuvent obstruer et endommager de manière permanente les produits de refroidissement à eau tels que les radiateurs, les pompes, les refroidisseurs et les tuyaux. Cela peut également entraîner l'annulation de la garantie du fabricant.
